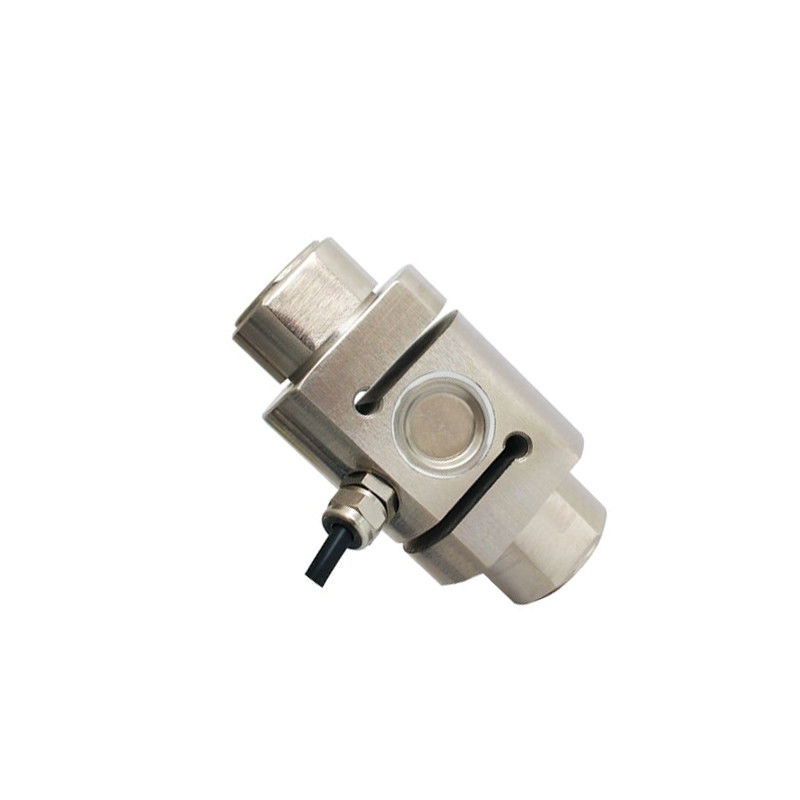

Напряженный и сжатый элемент нагрузки, от 100 кг/2 тонны до 20 тонн
123
Напряженные и сжатые грузовые ячейки имеют емкость от 100 кг, 500 кг, 1000 кг, 2 тонны до 20 тонн.
После покупки одной клетки нагрузки RJ вы можете купить специальный цифровой панельный счетчик для получения показаний напрямую или купить передатчик для вывода стандартного сигнала в ПЛК, DCS и другие системы.Выходной сигнал 0-5В, 0-10В или 4-20mA.
Герметически запечатанная до IP67, прочная конструкция отлично защищает грузовую ячейку от практически любого повреждения, возникающего в суровой среде.Компактный дизайн и интегральный кабель обеспечивают максимальное удобство для установки даже в ограниченном пространстве.
Спецификация:
| Модель |
RJ-LCS-TJL-4 |
| Масса на перевозке |
1 ~ 5 кг |
| Диапазон емкости * |
100 кг~20 тонн |
| Совпадающий контроллер дисплея |
Р.Дж. |
| Точность |
0.05%F.S (линейность + гистерез + повторяемость) |
| Чувствительность |
20,0±0,1 мВ/В |
| Смерть! |
± 0,05% F.S/30 мин. |
| Нулевой выход |
± 1% F.S. |
| Влияние температуры на нуль |
± 0,05% F.S/10°C |
| Влияние температуры на выход |
± 0,05% F.S/10°C |
| Рабочая температура |
-20°C~+65°C |
| Импеданс ввода |
380±10Ω |
| Импеданс выхода |
350±3Ω |
| Сопротивление изоляции |
≥ 5000 МΩ |
| Перегрузка безопасности |
150% F.S. |
| Мостовое напряжение (взбудительное напряжение) |
10 В постоянного тока |
| Материал |
Сплавная сталь или нержавеющая сталь |
| Класс защиты |
IP67 |
| Длина кабеля |
2 м (< 5 т), 5 м (≥ 5 т) |
| Проводка |
EXC+: Красный, EXC-: Черный, SIG+: Зеленый, SIG-: Белый |
Размер:
| Мощность |
Размер (мм) |
| А. |
H |
ΦB |
Φ |
М |
В |
| 100 ~ 500 кг |
88 |
58 |
28 |
44 |
M16*1.5 |
26 |
| 700 кг |
88 |
58 |
32 |
44 |
M16*1.5 |
30 |
| 1 ~ 5 тонн |
120 |
68 |
51 |
63 |
M22*2.5 |
48 |
| 7 ~ 15 тонн |
138 |
94 |
60 |
76 |
M30*3.5 |
56 |
| 20 тонн |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
Советы: Как обнаружить нагрузку с помощью мультиметра?
Во-первых, измерить значения сопротивления входного терминала и выходного терминала нагрузочной ячейки, сравнить с значениями сопротивления, указанными на продукте.,В настоящее время существует два значения сопротивления обычной ячейки нагрузки: одно - низкое сопротивление, в которомвходной конец 400Ω±20Ω и выходный конец 350Ω±5Ω; другой - высокое сопротивление, в котором входной конец 800Ω±20Ω и выходный конец 700Ω±5Ω. Кроме того, измеряют выходный сигнал ячейки нагрузки.Выберите вариант напряжения mV цифрового мультиметра, ввод DC 10V на входном терминале нагрузочной ячейки, а затем измерение выходного напряжения нагрузочной ячейки.Если измеренное значение сильно отличается от вычисленного значенияЭто значит, что датчик поврежден.
