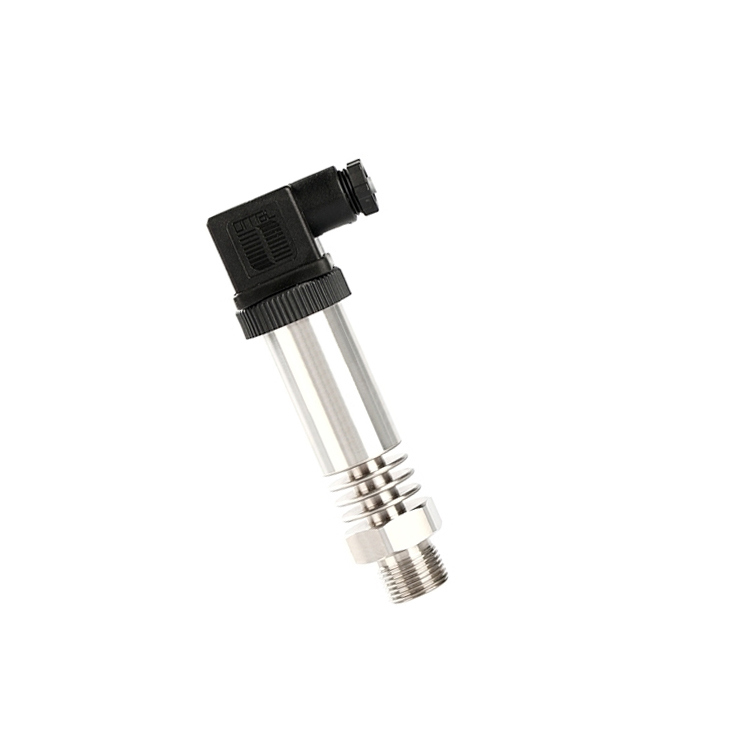

Датчик высокотемпературного давления для пара/топлива
Эта серия высокотемпературных датчиков давления использует высокопроизводительное кремниевое пьезорезистивное давление в качестве основного элемента.Внутренние ASI-C-s преобразуют сигнал mV в стандартный сигнал тока (4-20mA/0-20mA), сигнал напряжения (0-5V/1-5V/0-10V) или RS485. датчик давления с герметичной структурой из нержавеющей стали имеет охлаждающие плавники, высокую антивибрационную и антишоковую производительность, диапазон измерения -0.1 ~ 100 МПа/ -1 ~ 1000 бар/ -14 ~ 14503psi, средней температуры -40 ~ + 300 °C (-40 ~ + 572 °F), для измерения давления пара / топливного масла / высокой температуры жидкости.
Обзор
Датчик давления для измерения давления пара/топливного масла имеет опционный выходный сигнал, например 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Применение:Датчик давления широко используется в процессе управления, аэрокосмической, автомобильной, медицинской технике, HVAC и других областях.
Спецификация:
| Вес |
00,4 кг |
| Диапазон измерений * |
-0,1 ~ 100 МПа (-1 ~ 1000 бар/-14 ~ 14503psi) |
| Тип давления* |
Давление измерения (стандартное)
Для определения абсолютного давления, типа уплотненного давления обратитесь к нам (примечание: диапазон измерений для этих двух типов должен быть ≤1 МПа) |
| Средство измерения |
Пары, мазут, высокотемпературные жидкости (неэкстремируемая зона) |
| Силовое питание * |
DC 12V, DC 24V, DC 12-36V |
| Выходной сигнал * |
2 провода: 4-20mA, 0-20mA
3 провода: 0-5В, 1-5В, 0-10В
RS485 |
| Точность |
± 0,5% FS для 4-20mA, 0-10V, RS485; ± 1% FS для 0-5V, 1-5V |
| Движение температуры на нулевом уровне |
±0,03%FS/°C |
| Движение температуры чувствительности |
±0,03%FS/°C |
| Долгосрочная стабильность |
≤ 0,2% ФС/год |
| Давление перегрузки |
200% ФС |
| Ответ на частоту (-3dB) |
5 кГц ~ 650 кГц |
| Электрическое соединение * |
Тип соединителя DIN, тип круглого соединителя M12, тип прямых свинцовых проводов |
| Нить под давлением * |
G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Время ответа |
< 10 мс |
| Рабочая температура |
-40~+80°C (-40~+176°F) |
| Средняя температура |
-40~+250°C (-40~+482°F) |
| Количество хладагентов (средняя температура) * |
3 шт. (0-120°C/32~248°F), 5 шт. (0-180°C/32~356°F), 7 шт. (0-250°C/32~482°F)
Примечание: для более высокой средней температуры (0-300 ° C / 32 ~ 572 ° F), пожалуйста, свяжитесь с нами, чтобы настроить комплекты охлаждающих труб. |
| Материал |
корпус: 304 нержавеющая сталь или 316L нержавеющая сталь (настраиваемая)
Жидкость для наполнения: кремниевое масло
Станция давления: из нержавеющей стали 304 или из нержавеющей стали 316L (настраиваемая)
Разъединительная диафрагма: 304 нержавеющая сталь или 316L нержавеющая сталь (настраиваемая) |
| Длина кабеля |
2 м |
| Класс защиты |
IP65 |
Примечание: * обозначает необязательные параметры, вы можете выбрать каждый параметр в выпадающих списках, чтобы завершить заказ.
Рисунок измерений датчика давления(единица: мм):
Диаграмма проводки датчика давления:
Диаграмма установки датчика давления (единица: мм):
Советы: точность датчика давления
Точность является важным показателем производительности датчика давления, что является важным звеном для измерения точности всей системы измерений.чем дорожеПоэтому, пока точность датчика давления может удовлетворять требованиям точности всей системы измерения.Это позволяет выбирать более дешевые и простые датчики среди многих, которые служат для одной цели.
Для некоторых особых случаев использования он не может выбрать подходящий датчик на рынке, поэтому необходимо самостоятельно проектировать и производить датчик.Вы можете связаться с нами Rujia Automation и отправить нам ваши требованияМы постараемся сделать все возможное, чтобы создать датчики, которые будут соответствовать вашим требованиям.
