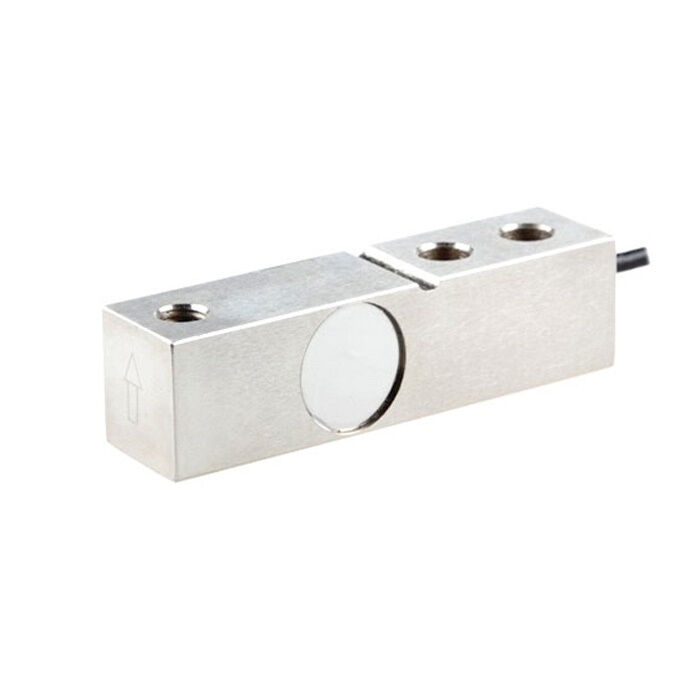

Раздел нагрузки луча, от 200 кг/500 кг/1000 кг/3 тонны/5 тонн до 10 тонн
После покупки одной клетки нагрузки RJ вы можете купить специальный цифровой панельный счетчик для получения показаний напрямую или купить передатчик для вывода стандартного сигнала в ПЛК, DCS и другие системы.Выходной сигнал 0-5В, 0-10В или 4-20mA.
Примечание: Клетка нагрузки не может быть подключена одновременно к передатчику и контроллеру
Мощность грузовых ячеек с подшипником варьируется от 200 кг, 500 кг, 1000 кг, 3 тонн, 5 тонн до 10 тонн.
Спецификация
| Модель |
Р.Дж. |
| Масса на перевозке |
1.1 ~ 5 кг |
| Диапазон мощности * |
200 кг~10 тонн |
| Совпадающий контроллер дисплея |
(Нажмите на него на странице контроллера) |
| Соответствующий передатчик |
(Нажмите на страницу передатчика) |
| Точность |
0.02%F.S (линейность + гистерез + повторяемость) |
| Чувствительность |
20,0±0,1 мВ/В |
| Смерть! |
± 0,02% F.S/30 мин. |
| Нулевой выход |
± 1% F.S. |
| Влияние температуры на нуль |
± 0,02% F.S/10°C |
| Влияние температуры на производительность |
± 0,02% F.S/10°C |
| Операционная температура |
-20°C~+65°C |
| Импеданс ввода |
380±10Ω |
| Импеданс выхода |
350±3Ω |
| Сопротивление изоляции |
≥ 5000 МΩ |
| Перегрузка безопасности |
150% F.S. |
| Мостовое напряжение (взбуждающее напряжение) |
10 В постоянного тока |
| Материал |
Сплавная сталь или нержавеющая сталь |
| Класс защиты |
IP67 |
| Длина кабеля |
3м (< 5 тонн), 6м (≥ 5 тонн) |
| Проводка |
EXC+: Красный, EXC-: Черный, SIG+: Зеленый, SIG-: Белый |
Особенность
- Легкая установка:Проектирован с одним фиксированным концом и одним загруженным концом для простой, быстрой установки.
- Низкий центр тяжести:Улучшает стабильность и обеспечивает точные измерения.
- Многофункциональный и взаимозаменяемый:Высокая совместимость, подходящая для различных систем с отличной взаимозаменяемостью.
- Широкое применение:Идеально подходит для веса для автомобилей, электронных веса, платформы веса, весы для треска и многое другое.
- Прочный и надежный:Сильная конструкция для большой грузоподъемности, обеспечивающая долговечную и надежную производительность в промышленных условиях.
Размер
| Мощность |
Размер (мм) |
| Л |
L1 |
L2 |
L3 |
L4 |
H |
Φ |
М |
W |
| 200 кг ~ 2,5 тонны |
130 |
15.8 |
25.4 |
76.2 |
54 |
31.8 |
12.7 |
M12 (< 1 1000 кг)
M16 (≥1 1000 кг) |
31.8 |
| от 3 до 5 тонн |
171 |
19.1 |
38.1 |
95.3 |
80 |
38.1 |
20 |
M18*1.5 |
38.1 |
| 10 тонн |
222.5 |
25.4 |
50.8 |
123.8 |
110 |
50.8 |
26 |
M24*2 |
50.8 |
Применение
Советы: Могу ли я использовать подшипниковые панели для взвешивания жидкостей или газов?
В то время как подшипниковые панели нагрузки идеально подходят для твердых объектов, они также могут использоваться для измерения сил, связанных с жидкими или газовыми контейнерами, такими как давление или вес в резервуарах,если они являются частью конструкции, поддерживающей контейнер.
