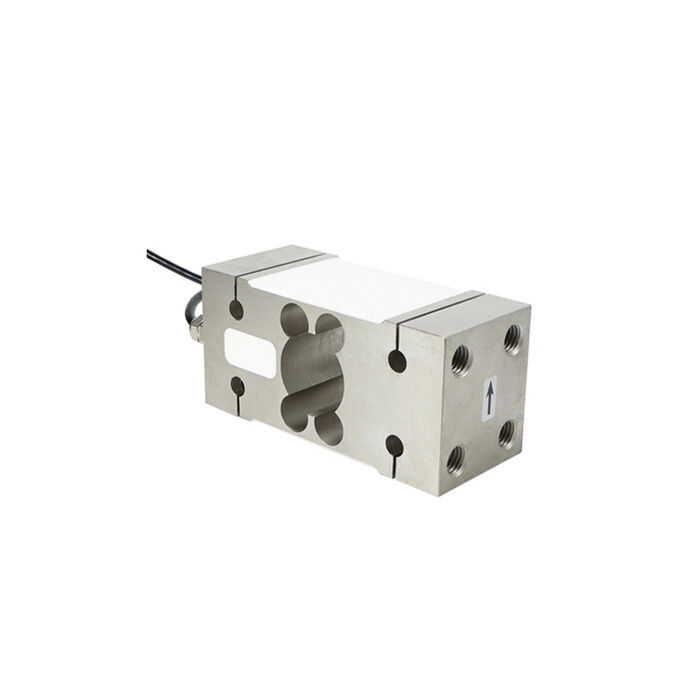

Датчик веса на изгибающейся балке, 150 кг/250 кг/500 кг/1000 кг/2000 кг

После приобретения датчика веса RJ вы можете приобрести специальный цифровой панельный измеритель для получения показаний напрямую или купить передатчик для вывода стандартного сигнала в ПЛК, DCS и другие системы. Настраиваемый выходной сигнал составляет 0-5 В, 0-10 В или 4-20 мА.

Примечание: датчик веса нельзя подключать одновременно к передатчику и контроллеру — можно выбрать только один.

Датчик веса на изгибающейся балке выпускается в диапазоне от 150 кг до 2000 кг. Датчик веса имеет ползучесть 0,03% F.S. за 30 минут и температурное влияние на выход 0,03% F.S./10°C, в то время как температурное влияние на ноль составляет 0,05% F.S./10°C. Он работает с частотной характеристикой 10 кГц и изготовлен из прочной легированной стали с импедансом 350 Ом. Идеально подходит для крупномасштабных испытательных машин, весов для дозирования и ленточных весов.

Спецификация


Особенность

• Высокая точность:Датчик веса на изгибающейся балке известен своей высокой точностью и долговременной стабильностью.
• Прочная конструкция:Изготовлен из высококачественной легированной стали, обеспечивает высокую прочность и устойчивость, что делает его пригодным для тяжелых условий эксплуатации.
• Защита IP67:Датчик веса имеет защиту IP67, что гарантирует его устойчивость к пыли и воде, что делает его пригодным для суровых промышленных условий.
• Широкий диапазон применения:Этот датчик веса используется в различных областях, включая крупномасштабные испытательные машины, весы для дозирования, ленточные весы и многое другое, благодаря своей универсальности.
• Температурная стабильность:Датчик веса на изгибающейся балке хорошо работает при различных температурах, с минимальным влиянием температуры как на выход, так и на ноль, обеспечивая стабильные измерения даже в сложных условиях.
• Высокая устойчивость к ударам:Разработанный для выдерживания ударов и вибраций, датчик веса на изгибающейся балке надежен для использования в условиях с частыми механическими нагрузками.
• Простая установка:Датчик веса разработан для простой установки и настройки, обеспечивая удобную интеграцию в различные измерительные системы.
• Долговременная стабильность:Его стабильная структура обеспечивает стабильную работу при различных нагрузках, обеспечивая высокую точность и надежность при длительном использовании.
• Припаянный сердечник:Внутренний сердечник обработан смолой для обеспечения стабильности и предотвращения воздействия влаги и пыли.

Размеры (единица измерения: мм)

Применение

Советы: Каков принцип работы датчика веса на изгибающейся балке?

Датчик веса на изгибающейся балке работает на основе принципа тензодатчиков, которые измеряют деформацию (напряжение) балки под приложенной силой. Датчик веса состоит из металлической балки, которая изгибается при приложении нагрузки. Этот изгиб вызывает изменение электрического сопротивления тензодатчиков, прикрепленных к балке. Когда балка деформируется, тензодатчики испытывают изменение сопротивления, которое пропорционально величине деформации (и, следовательно, приложенной нагрузке). Это изменение сопротивления затем преобразуется в электрический сигнал, который обрабатывается и калибруется для определения приложенного веса или силы. Датчик веса на изгибающейся балке обычно используется в весах и приложениях для измерения силы благодаря своей простой конструкции и высокой точности.
