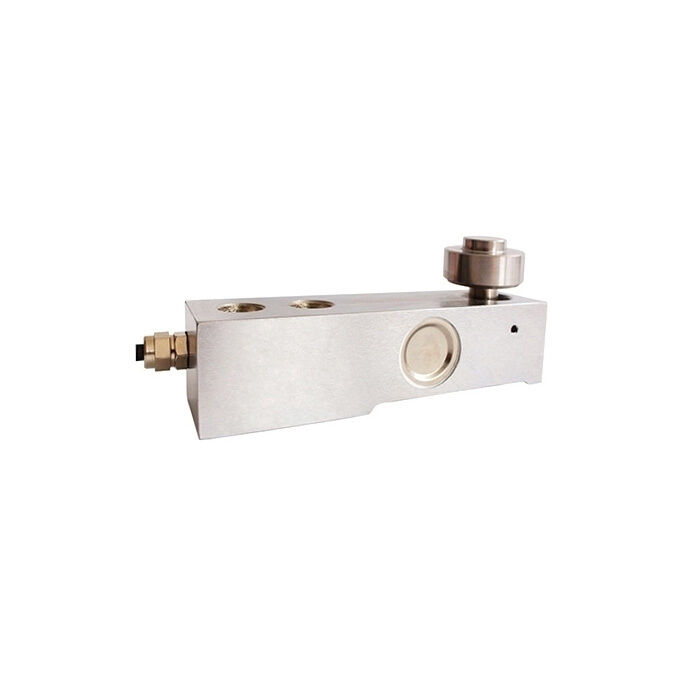

Ключ для нагрузки с подъемником, 500 кг/1000 кг/2 тонны/3 тонны/5 тонн

Детали продукта:

Место происхождения:	Китай
Фирменное наименование:	RUIJIA
Сертификация:	CE
Номер модели:	RJ

Подробная информация

Место происхождения:

Китай

Фирменное наименование:

RUIJIA

Сертификация:

Номер модели:

Вес в упаковке:

1,1~5 кг

Диапазон мощности:

500 кг/1000 кг/2 тонны/3 тонны/5 тонн

Точность:

0.03%F.S (линейность + гистерез + повторяемость)

Чувствительность:

20,0±0,1 мв/В

Слизняк:

±0,02% полной шкалы/30 мин.

Нулевой вывод:

± 1%fs

Выделить:

High Light

Выделить:

клетка нагрузки на пучки ножниц 500kg

2 тонны подъемной грузовой ячейки

Датчик нагрузки луча 5 т

Информация о торговле

Количество мин заказа:

Цена:

USD35 ~150/piece

Упаковывая детали:

стандартная экспортная упаковка

Время доставки:

5-8 РАБОЧИХ ДНЕЙ

Условия оплаты:

LC, D/A, D/P, T/T, Western Union, MoneyGram

Поставка способности:

1000 шт./шт. в месяц

Характер продукции

Датчик нагрузки консольной балки, 500 кг / 1000 кг / 2 тонны / 3 тонны / 5 тонн

После приобретения одного датчика нагрузки RJ вы можете приобрести специальный цифровой панельный измеритель для получения показаний напрямую или приобрести передатчик для вывода стандартного сигнала в ПЛК, DCS и другие системы. Настраиваемый выходной сигнал: 0-5 В, 0-10 В или 4-20 мА.

Примечание: датчик нагрузки нельзя подключать одновременно к передатчику и контроллеру — можно выбрать только один.

Дешевые датчики нагрузки консольной балки имеют диапазон грузоподъемности от 500 кг / 1000 кг / 2 тонн / 3 тонн до 5 тонн. Грузоподъемность датчика нагрузки может быть настроена в соответствии с требованиями заказчика.

Спецификация

Модель	RJ
Вес при транспортировке	1,1~5 кг
Диапазон грузоподъемности *	500 кг / 1000 кг / 2 тонны / 3 тонны / 5 тонн
Соответствующий дисплейный контроллер	(Нажмите, чтобы перейти на страницу контроллера)
Соответствующий передатчик	(Нажмите, чтобы перейти на страницу передатчика)
Точность	0,03% F.S (линейность + гистерезис + повторяемость)
Чувствительность	2,0±0,1 мВ/В
Ползучесть	±0,02% F.S/30 мин
Нулевой выход	±1% F.S
Температурное влияние на ноль	±0,002% F.S/10℃
Температурное влияние на выход	±0,002% F.S/10℃
Рабочая температура	-20℃~+60℃
Входное сопротивление	380±4Ω
Выходное сопротивление	350±1Ω
Сопротивление изоляции	≥5000MΩ
Безопасная перегрузка	150%FS
Напряжение моста (напряжение возбуждения)	DC 5-15 В
Материал	Легированная сталь
Класс защиты	IP67
Длина кабеля	2 м (＜5 тонн), 5 м (≥5 тонн)
Подключение	EXC+: Зеленый, EXN+: Желтый, SIG+: Белый, EXC-: Черный, EXN-: Синий, SIG-: Красный. Экранированный провод: Желтый.

Особенности

Ключ для нагрузки с подъемником, 500 кг/1000 кг/2 тонны/3 тонны/5 тонн 0

Высокая точность и чувствительность: Обеспечивает высокую точность обнаружения и превосходную чувствительность, обеспечивая надежные измерения силы.
Прочная конструкция: Изготовлен из легированной стали 42CrMo, известной своей высокой прочностью и износостойкостью, что обеспечивает долговечность.
Стабильная производительность: Разработан для долгосрочной стабильности с высокой устойчивостью к смещению нагрузки, подходит для точного взвешивания и измерения.
Водонепроницаемый и надежный сигнал: Оснащен 6-точечным водонепроницаемым разъемом, предотвращающим выдергивание проводов и обеспечивающим стабильную передачу сигнала.
Широкое применение: Идеально подходит для платформенных весов, бункерных весов, резервуарных весов и различных других промышленных систем взвешивания с высокой стабильностью и точностью.

Схема подключения

Ключ для нагрузки с подъемником, 500 кг/1000 кг/2 тонны/3 тонны/5 тонн 1

Габаритный чертеж

Ключ для нагрузки с подъемником, 500 кг/1000 кг/2 тонны/3 тонны/5 тонн 2

Грузоподъемность	Размер (мм)
Грузоподъемность	A	B	C	D	E	F	G	H
500 кг / 1 тонна	133,4	76,2	25,4	16,4	30,7	30	57,9	17
2 тонны	136,7	76,2	25,4	16,7	36,8	36,6	57,9	23
3 тонны	139,7	79,2	25,4	16,7	39	36,6	57,9	23
5 тонн	171,5	95,2	38,1	16,7	42,9	43	73,8	29,4

Грузоподъемность	Размер (мм)
Грузоподъемность	K	M	N	P	Q	S
500 кг / 1 тонна	4,8	12,7	22	15,9	3,1	7,7
2 тонны	9,5	12,7	22	15,9	3,1	11,7
3 тонны	9,5	15	22	15,9	3,1	11,7
5 тонн	11	19	34,9	22,2	3,1	11,7

Применение

Ключ для нагрузки с подъемником, 500 кг/1000 кг/2 тонны/3 тонны/5 тонн 3 Советы: Как узнать, правильно ли работает мой датчик нагрузки консольной балки?

Чтобы проверить, правильно ли работает ваш датчик нагрузки:

Проверьте выходной сигнал: убедитесь, что выходной сигнал находится в ожидаемом диапазоне для приложенной нагрузки.
Выполните калибровку: проверьте точность, используя известные эталонные веса или силы.
Проверьте наличие физических повреждений: осмотрите на наличие трещин, коррозии или других признаков износа.
Контролируйте производительность с течением времени: отслеживайте согласованность и вносите корректировки, если показания становятся неточными.
